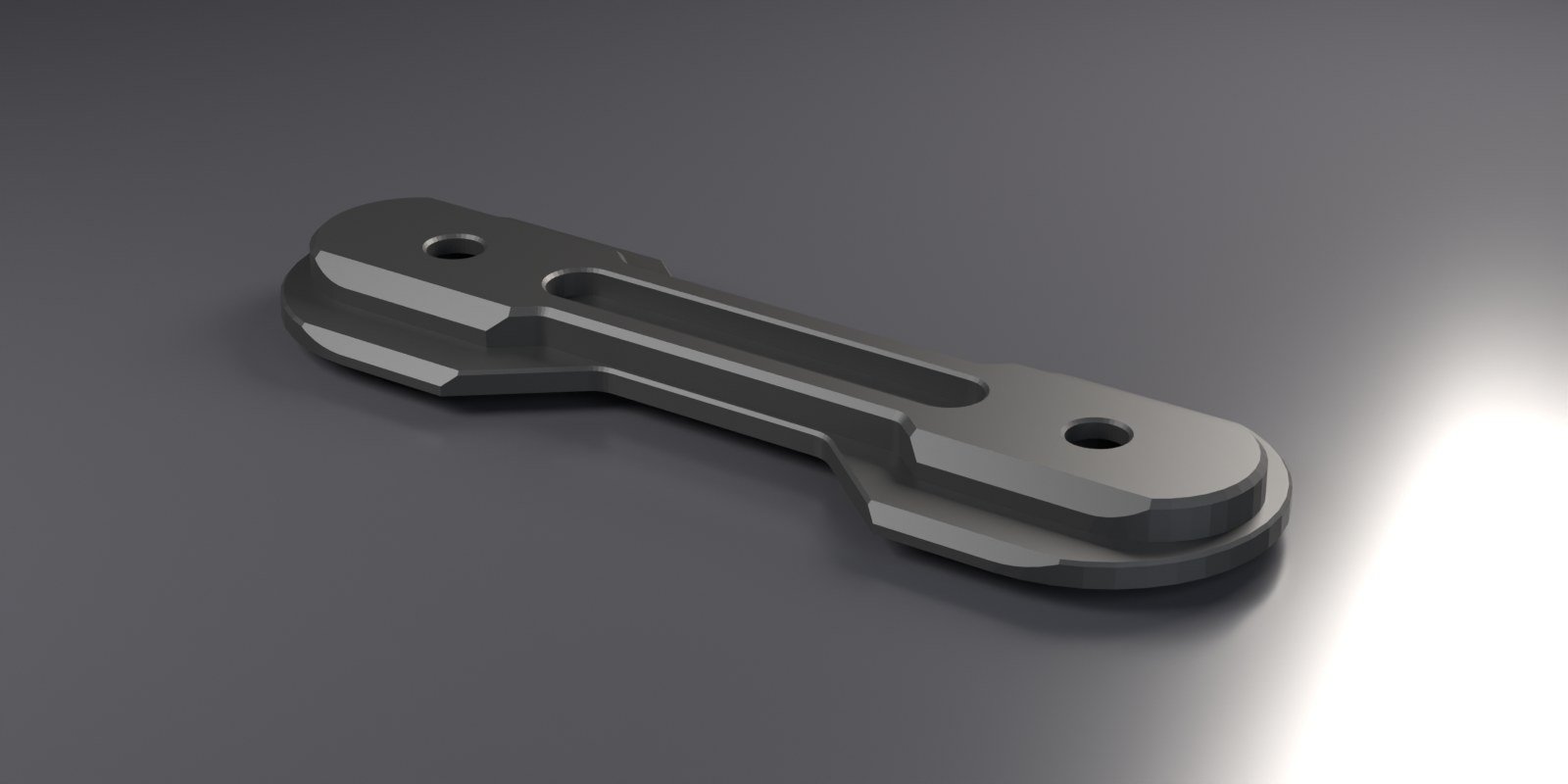

Balanceador superior

Especificaciones

Masa

Pendiente

Dimensiones (L x A x H)

155 x 50 x 9 mm

Tolerancia general

Pendiente

Par de apriete

Pendiente

Material

Aluminio 6061-T6 (propuesto); alternativa 7075-T6 si se requiere mayor resistencia a fatiga

Acabado

Negro mate satinado, suave al tacto: microgranallado + anodizado Tipo II negro (MIL-A-8625 Tipo II Clase 2) o pintura electrostática en polvo negra de textura fina (confirmar contra pieza original)

Proceso de fabricación

Mecanizado CNC (torneado y fresado) a partir de barra o placa; desbarbado y aristas matadas; recubrimiento posterior al mecanizado

Se monta en

Brazo CW 1, Brazo CW 2, Brazo CCW 1, Brazo CCW 2

Cantidad por dron

4

Notas

Aleación y recubrimiento por confirmar con pieza física o proveedor. Cotas, masa, tolerancias y par de apriete pendientes.

Los campos marcados como pendientes aún no han sido medidos ni verificados. No se publican valores estimados. Los valores marcados como propuestos son una recomendación técnica, no una especificación aprobada.

Requisitos técnicos

• -Tolerancias generales propuestas: ISO 2768-m
• -Rugosidad en superficies de apriete Ra ≤ 1.6 µm (propuesto)
• -Sin rebabas ni filos vivos en contacto con la pala
• -Espesor de recubrimiento controlado en superficies de apriete para no alterar la precarga
• -Patrón de barrenos y roscas: pendiente
• -Se balancea en conjunto con la hélice

Archivos 3D

• MX80-001-01

  Balanceador superior

  GLB119 KBSTL123 KB
