MX80-001-03
Tuerca del balanceador
PropulsiónModelada en BlenderModelo MX80
Tuerca de apriete que cierra el conjunto balanceador y fija la hélice. Es la pieza de mantenimiento más frecuente del sistema de propulsión.

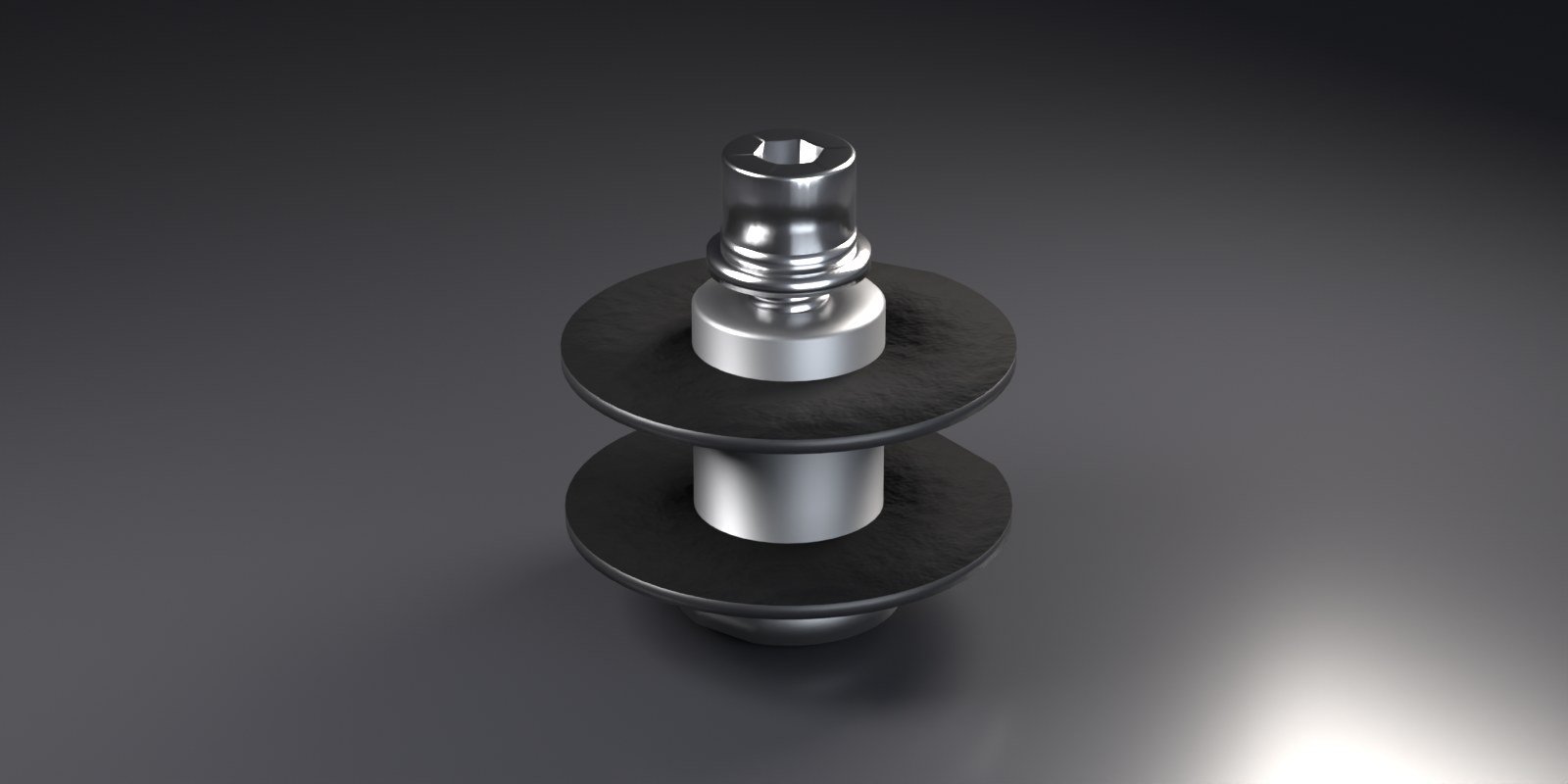

Render de referencia
Especificaciones
- Masa
- Pendiente
- Dimensiones (L x A x H)
- 44.763 x 44.452 x 32.5 mm
- Tolerancia general
- Pendiente
- Par de apriete
- Pendiente
- Material
- Aluminio 7075-T6 (propuesto, mayor resistencia para piezas roscadas); alternativa 6061-T6
- Acabado
- Anodizado Tipo II negro mate (propuesto), igual al de los balanceadores
- Proceso de fabricación
- Torneado CNC con roscado; desbarbado; anodizado
- Se monta en
- Brazo CW 1, Brazo CW 2, Brazo CCW 1, Brazo CCW 2
- Cantidad por dron
- 8
- Notas
- Rosca, par de apriete y sentido de rosca pendientes. Cotas y masa pendientes.
Los campos marcados como pendientes aún no han sido medidos ni verificados. No se publican valores estimados. Los valores marcados como propuestos son una recomendación técnica, no una especificación aprobada.
Requisitos técnicos
- Rosca métrica ISO, clase de tolerancia 6H (propuesto; diámetro y paso pendientes)
- Definir sentido de rosca respecto al giro CW para que el par de reacción no la afloje
- Aplicar fijador de roscas anaeróbico de resistencia media en ensamble (propuesto)
- Tolerancias generales propuestas: ISO 2768-m
