Pala CW

Especificaciones

Masa

Pendiente

Dimensiones (L x A x H)

771.859 x 84.96 x 36.842 mm

Tolerancia general

Pendiente

Par de apriete

Pendiente

Material

Polímero reforzado con fibra de carbono (CFRP), preimpregnado de matriz epóxica

Acabado

Superficie de molde con tejido de carbono visible; recubrimiento transparente con protección UV (propuesto)

Proceso de fabricación

Moldeo por compresión en molde metálico cerrado con preimpregnado de fibra de carbono y curado térmico; recorte y acabado de bordes; balanceo estático y dinámico

Se monta en

Brazo CW 1, Brazo CW 2

Cantidad por dron

4

Notas

Cantidad registrada como 1 hoja de las 2 que arma la helice CW de este brazo (la otra es geometria escaneada por separado, ver render CW_2 en la biblioteca local; mismo numero de parte). Confirmar tamano 63 x 24 in contra la pieza real. Masa pendiente. Cota = UNA pala (771.9 mm); dos palas dan ~1543 mm mas el cubo, consistente con la helice de referencia 63 in.

Los campos marcados como pendientes aún no han sido medidos ni verificados. No se publican valores estimados. Los valores marcados como propuestos son una recomendación técnica, no una especificación aprobada.

Requisitos técnicos

• -Sentido de giro: CW (horario; confirmar convención de observación)
• -Tamaño de referencia en la hoja del motor: 63 × 24 in (diámetro × paso)
• -Condición de operación máxima: 2371 RPM y 82 kgf de empuje (≈ 804 N)
• -Balanceo estático y dinámico obligatorio (grado por definir)
• -Sin delaminaciones, porosidad visible ni fibras expuestas en bordes
• -Juego de palas con masa y centro de gravedad pareados

Archivos 3D

• MX80-004-01

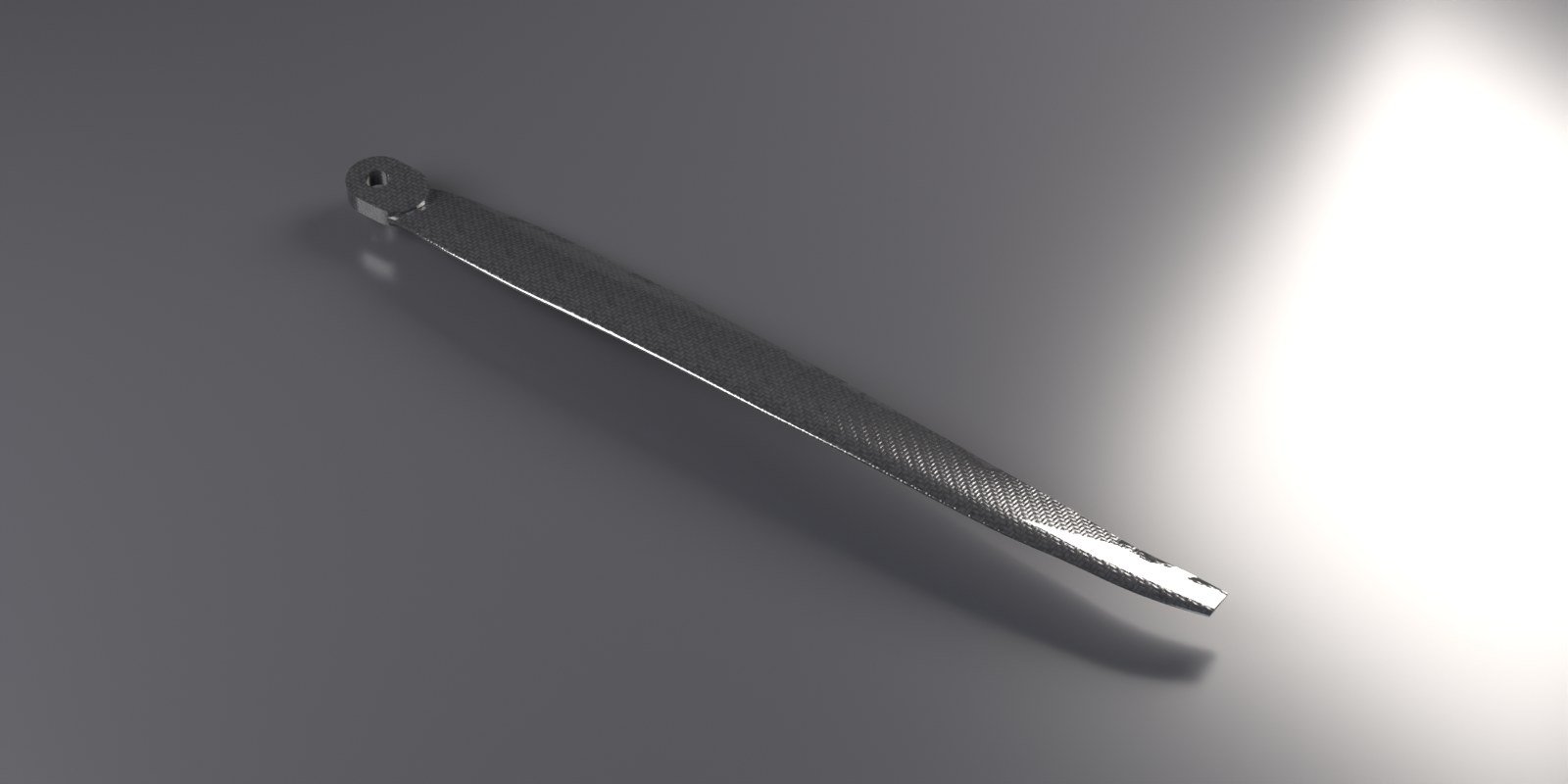

  Pala CW

  GLB2.7 MBSTL245 KB
